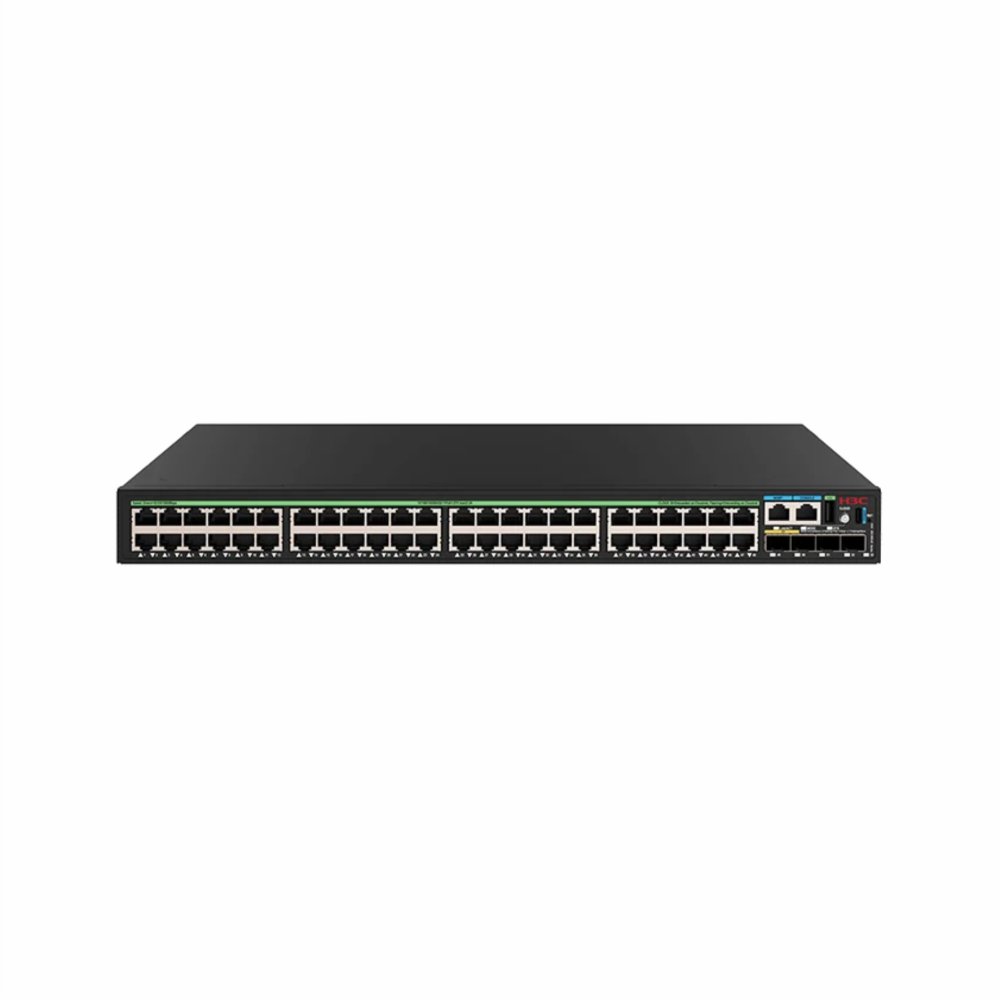

H3C S5136S-48FP4X-EI - управляемый многофункциональный L2/L3 PoE+ Ethernet-коммутатор серии S5136S-EI, предназначенный для корпоративных сетей, высокоплотного подключения пользователей, IP-телефонии, видеонаблюдения и Wi-Fi-инфраструктуры.

Модель оснащена 48 портами 10/100/1000BASE-T с поддержкой PoE+ и 4 портами 1/10GbE SFP+ для высокоскоростного uplink-подключения. Максимальный PoE-бюджет составляет 770 Вт, а мощность PoE на одном порту достигает 30 Вт.

Порты и интерфейсы

48 × 10/100/1000BASE-T PoE+

Основной уровень подключения представлен 48 гигабитными RJ45-портами, каждый из которых поддерживает автоматическое определение скорости:

• 10 Mbps;
• 100 Mbps;
• 1000 Mbps.

Все 48 портов поддерживают PoE+.

Поддерживаются стандарты:

• IEEE 802.3af
• IEEE 802.3at

Максимальная мощность на одном порту составляет 30 Вт.

Коммутатор можно использовать для подключения:

• IP-камер;
• Wi-Fi Access Point;
• IP-телефонов;
• систем контроля доступа;
• терминалов;
• IoT-оборудования;
• других устройств с питанием PoE.

770 Вт PoE-бюджета

Одно из главных преимуществ S5136S-48FP4X-EI заключается в большом PoE-бюджете.

Общий PoE budget: 770 Вт

H3C указывает следующие возможности:

То есть коммутатор способен одновременно обеспечить питание всех 48 портов при типовой мощности 802.3af либо до 25 устройств при максимальных 30 Вт на порт.

Это особенно удобно для систем, где одновременно используются десятки точек доступа, IP-телефонов и камер.

4 × 1/10GbE SFP+

Для подключения к вышестоящему уровню сети предусмотрены:

4 × 1/10GbE SFP+

Порты поддерживают:

• 1GbE SFP;
• 10GbE SFP+;
• оптические трансиверы;
• DAC/AOC в соответствующих конфигурациях.

Они могут использоваться для:

• подключения к Core Switch;
• подключения к серверу;
• соединения с распределительным коммутатором;
• организации 10G uplink;
• построения резервных каналов.

Таким образом, конфигурация 48 × 1G + 4 × 10G хорошо подходит для access-уровня корпоративной сети.

Производительность

S5136S-48FP4X-EI относится к высокоплотным коммутаторам доступа серии S5136S-EI.

Основные показатели производительности:

• коммутационная способность: до 176 Гбит/с;
• производительность пересылки: до 131 Mpps.

Такие характеристики позволяют использовать коммутатор в сетях с большим количеством одновременно работающих конечных устройств.

L2-функции

Коммутатор поддерживает широкий набор функций второго уровня:

• IEEE 802.1Q VLAN;
• QinQ;
• STP;
• RSTP;
• MSTP;
• LACP;
• Link Aggregation;
• LLDP;
• MVRP;
• MAC Address Learning;
• Port Isolation;
• Storm Control;
• Broadcast Suppression;
• Multicast Suppression;
• Unknown Unicast Suppression.

Поддержка агрегации каналов позволяет объединять несколько физических соединений в единый логический канал с повышенной пропускной способностью и отказоустойчивостью.

L3-функции

S5136S-48FP4X-EI поддерживает функции Layer 3, поэтому может использоваться не только как access-коммутатор, но и для выполнения задач маршрутизации.

Поддерживаются:

• Static Routing;
• RIP;
• OSPF;
• IPv4 Routing;
• IPv6 Routing;
• VRRP;
• DHCP;
• DHCP Relay;
• ARP;
• Policy-Based Routing.

Это позволяет использовать устройство в распределённых корпоративных сетях и на уровне доступа с L3-маршрутизацией.

Безопасность

Для защиты пользователей и сетевой инфраструктуры предусмотрены:

• 802.1X;
• ACL;
• IPv4 ACL;
• IPv6 ACL;
• RADIUS;
• TACACS+;
• Port Security;
• DHCP Snooping;
• ARP Protection;
• Dynamic ARP Inspection;
• IP Source Guard;
• MAC Authentication.

Коммутатор позволяет контролировать доступ пользователей к сети и ограничивать нежелательный трафик на уровне портов.

QoS

H3C S5136S-48FP4X-EI поддерживает механизмы управления качеством обслуживания:

• Traffic Classification;
• Traffic Policing;
• Rate Limiting;
• SP;
• WRR;
• WDRR;
• DSCP;
• 802.1p;
• приоритизацию трафика;
• управление очередями.

Это особенно актуально при одновременной передаче:

данных + голоса + видео + Wi-Fi-трафика.

IRF и отказоустойчивость

Серия S5136S-EI поддерживает IRF (Intelligent Resilient Framework).

IRF позволяет объединять несколько физических коммутаторов в единую логическую систему. Это дает возможность:

• централизованно управлять устройствами;
• повысить отказоустойчивость;
• упростить конфигурацию;
• организовать резервирование;
• уменьшить зависимость сети от одного физического коммутатора.

Также серия поддерживает широкий набор механизмов L2/L3-резервирования и агрегации каналов.

Управление

Для администрирования предусмотрены:

• CLI;
• Web-интерфейс;
• SNMP;
• SSH;
• Telnet;
• Serial Console;
• USB Type-C Console;
• USB.

H3C также предусматривает средства централизованного управления сетевой инфраструктурой.

Питание и энергопотребление

Для S5136S-48FP4X-EI H3C указывает:

Важно: максимальное потребление до 969 Вт включает нагрузку PoE. Сам коммутатор без подключённых PoE-устройств потребляет значительно меньше.

Конструкция

Коммутатор выполнен в стандартном 1U корпусе, предназначенном для установки в телекоммуникационную стойку.

Размеры:

44 × 440 × 260 мм

Вес:

≤ 4,2 кг

Рабочая температура:

−5…+50 °C

Допустимая влажность:

5–95% без конденсации.

H3C также заявляет возможность эксплуатации на высоте до 5000 м с соответствующим снижением допустимой максимальной температуры при увеличении высоты.

Основные преимущества

48 Gigabit PoE+

Все 48 портов RJ45 поддерживают PoE+, что позволяет строить высокоплотные сети без установки отдельных источников питания для подключаемого оборудования.

770 Вт PoE

Большой PoE-бюджет позволяет использовать коммутатор для масштабных систем Wi-Fi, видеонаблюдения и IP-телефонии.

4 × 10G SFP+

Четыре SFP+ позволяют организовать высокоскоростные uplink-соединения до 10 Гбит/с.

L2/L3

Поддержка L2 и L3-функций позволяет использовать устройство в различных уровнях корпоративной сети.

Корпоративная безопасность

802.1X, ACL, DHCP Snooping, ARP Protection, IP Source Guard и другие механизмы обеспечивают защиту сетевого доступа.

IRF

Объединение нескольких устройств в единую логическую систему повышает отказоустойчивость и упрощает управление сетью.

Современная корпоративная сеть

Комбинация 48×GE PoE+ + 4×10G SFP+ делает модель особенно подходящей для подключения большого количества конечных устройств с высокоскоростным uplink к ядру сети.

Области применения

H3C S5136S-48FP4X-EI-GL подходит для:

• корпоративных сетей;
• офисных зданий;
• гостиниц;
• учебных заведений;
• систем видеонаблюдения;
• Wi-Fi-инфраструктуры;
• IP-телефонии;
• систем контроля доступа;
• предприятий;
• высокоплотных сетей доступа;
• подключения большого количества PoE-устройств.

Серия S5136S-EI позиционируется H3C для enterprise desktop access, SME access и high-density campus access.
