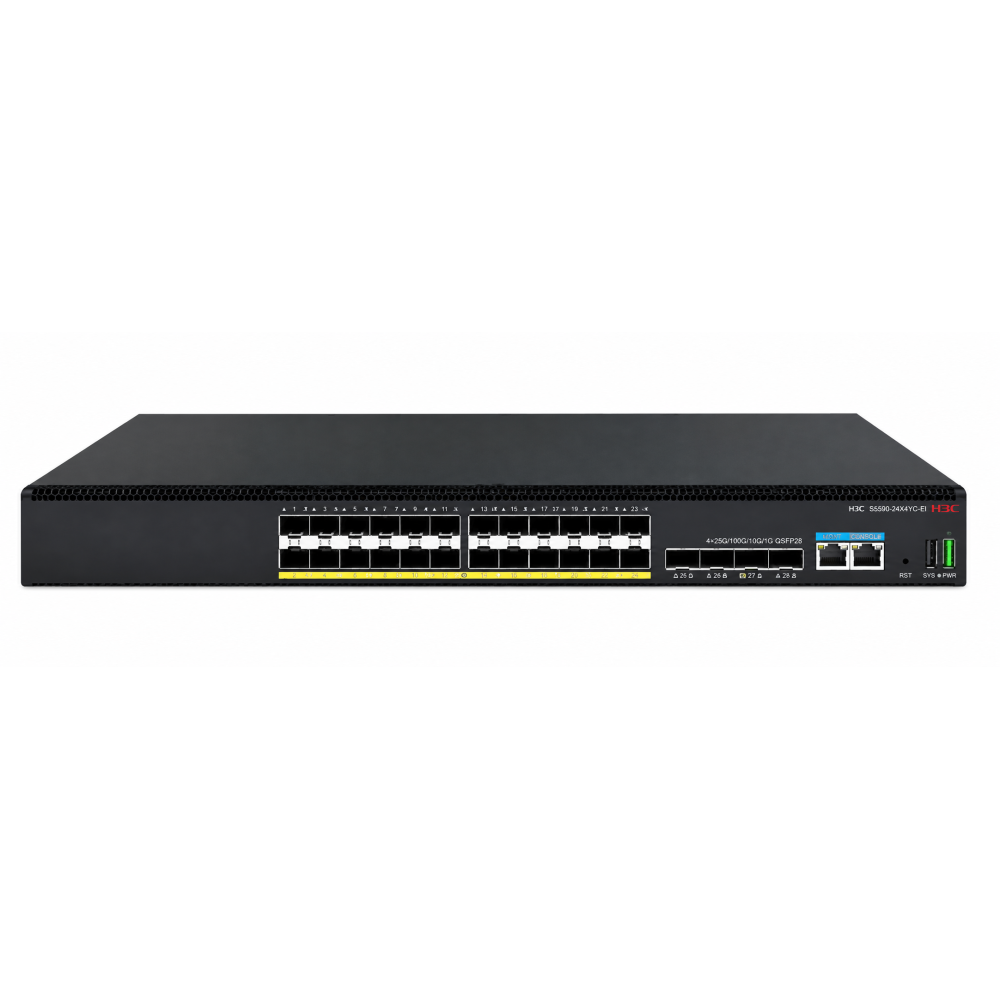

H3C S5590-24X4YC-EI - высокопроизводительный управляемый L3 Ethernet-коммутатор серии S5590-EI, предназначенный для построения высокоскоростных корпоративных, дата-центровых и конвергентных сетей.

Модель оснащена 24 портами 1/10GbE SFP+ и 4 портами 25GbE SFP28, обеспечивая высокую плотность оптических интерфейсов в стандартном корпусе 1U. Коммутатор поддерживает установку дополнительной карты расширения, двух модулей питания и двух вентиляторных модулей.

H3C позиционирует серию S5590-EI как решение уровня агрегации и ядра небольших и средних предприятий, а также для высокопроизводительных конвергентных сетей.

24 × 1/10GbE SFP+

Основной уровень подключения представлен 24 портами SFP+, поддерживающими скорость:

• 1GbE
• 10GbE

Порты предназначены для подключения:

• серверов;
• систем хранения;
• коммутаторов доступа;
• коммутаторов агрегации;
• маршрутизаторов;
• сетевых устройств ЦОД;
• оптических магистралей.

За счёт 24 SFP+ портов коммутатор может использоваться как высокоплотный 10G aggregation/access switch.

4 × 25GbE SFP28

Для высокоскоростных подключений предусмотрены:

4 × 25GbE SFP28

Эти порты позволяют использовать коммутатор для подключения к:

• 25G серверам;
• высокопроизводительным системам хранения;
• Spine-коммутаторам;
• Core-коммутаторам;
• другим сетевым устройствам с 25GbE.

Таким образом, архитектура устройства может выглядеть следующим образом:

24 × 10G Access → S5590-24X4YC-EI → 4 × 25G Uplink

Это делает модель особенно интересной для дата-центров и высокоскоростных корпоративных сетей.

Производительность

840 Гбит/с

Port Switching Capacity

Это позволяет эффективно обрабатывать высокие объёмы трафика между 24 портами 10GbE и четырьмя 25GbE-интерфейсами.

625 Mpps

Packet Forwarding Rate

Высокая производительность пересылки позволяет использовать коммутатор в сетях с большим количеством потоков и высокой интенсивностью пакетов.

2,4 Тбит/с

Switching Capacity

Системная коммутационная способность платформы составляет 2,4 Тбит/с.

9 МБ

Размер буфера пакетов позволяет эффективно обрабатывать кратковременные всплески сетевого трафика.

L2-функции

H3C S5590-24X4YC-EI поддерживает широкий набор функций Layer 2:

• IEEE 802.1Q VLAN;
• Access / Trunk / Hybrid;
• Port-based VLAN;
• MAC-based VLAN;
• IP subnet-based VLAN;
• Protocol-based VLAN;
• Voice VLAN;
• Private VLAN;
• Super VLAN;
• QinQ;
• VLAN Mapping;
• MAC Address Learning;
• MAC Filtering;
• Port Isolation;
• STP;
• RSTP;
• MSTP;
• PVST;
• LACP;
• LLDP;
• LLDP-MED;
• MVRP;
• GVRP;
• Storm Suppression;
• Loop Detection;
• Jumbo Frame.

Диапазон VLAN ID составляет 0–4095, всего поддерживается до 4096 VLAN.

L3-функции

S5590-24X4YC-EI является полноценным Layer 3-коммутатором и поддерживает широкий набор протоколов маршрутизации.

IPv4

• Static Routing;
• RIP;
• OSPF;
• IS-IS;
• BGP;
• Policy-Based Routing;
• VRRP;
• ECMP.

IPv6

• IPv6 Static Routing;
• RIPng;
• OSPFv3;
• IPv6 BGP;
• IPv6 Policy Routing;
• IPv6 VRRP.

H3C указывает поддержку RIP, OSPF, BGP и IS-IS, а также IPv4/IPv6 dual-stack управления и пересылки.

Безопасность

Для защиты корпоративной сети предусмотрены:

• ACL;
• IPv4 ACL;
• IPv6 ACL;
• 802.1X;
• MAC Authentication;
• Port Security;
• DHCP Snooping;
• IP Source Guard;
• ARP Detection;
• Dynamic ARP Protection;
• RADIUS;
• TACACS+;
• SSH;
• HTTPS;
• uRPF.

Это позволяет применять S5590-24X4YC-EI в сетях с повышенными требованиями к контролю доступа и защите трафика.

QoS

Коммутатор поддерживает расширенные функции Quality of Service:

• Traffic Classification;
• Traffic Policing;
• Traffic Shaping;
• Rate Limiting;
• SP;
• WRR;
• WDRR;
• DSCP;
• 802.1p;
• Queue Scheduling;
• Congestion Management.

QoS позволяет разделять трафик по классам и назначать различные приоритеты для критичных приложений, включая VoIP, видеоконференции, видеонаблюдение и серверный трафик.

IRF и отказоустойчивость

Одной из важных возможностей S5590-EI является поддержка IRF (Intelligent Resilient Framework).

IRF позволяет объединять несколько физических коммутаторов в единую логическую систему.

Преимущества:

• единое управление;
• резервирование;
• повышение отказоустойчивости;
• упрощение конфигурации;
• сокращение времени восстановления сети.

Для IRF могут использоваться высокоскоростные интерфейсы, включая 10G, 25G, 40G и 100G в зависимости от используемой аппаратной конфигурации и модулей.

Расширение

S5590-24X4YC-EI имеет:

1 × слот расширения

Дополнительный слот позволяет устанавливать совместимые интерфейсные модули для расширения возможностей коммутатора.

2 × слота питания

Поддерживается установка одного или двух блоков питания.

Это позволяет реализовать:

1 PSU → стандартная конфигурация

или

2 PSU → резервирование питания

H3C указывает совместимость с модулями питания серии PSR180.

Вентиляция

Коммутатор оснащён:

2 × Hot-Swap Fan Tray

Вентиляторные модули устанавливаются отдельно и могут заменяться без полной разборки устройства.

Для S5590-EI доступны варианты вентиляторов с различным направлением воздушного потока:

• Fan Panel Side Intake
• Fan Panel Side Exhaust

Это позволяет адаптировать охлаждение под конкретную конфигурацию серверной стойки.

Управление

Для управления предусмотрены:

• CLI;
• Web;
• SNMP;
• SSH;
• Telnet;
• Console;
• отдельный Management Ethernet;
• USB.

Отдельный 10/100/1000BASE-T Management-порт позволяет организовать независимый канал управления коммутатором. H3C

Питание

S5590-24X4YC-EI поддерживает как AC, так и DC питание.

AC

90–264 В AC

DC

−48…−60 В DC

Коммутатор поддерживает установку двух блоков питания, что позволяет построить резервированную схему электропитания.

Статическое энергопотребление:

Максимальное потребление:

Конструкция

Форм-фактор: 1U

Размеры:

44 × 440 × 360 мм

Вес:

≤7 кг

Рабочая температура:

−5…+45 °C

Рабочая влажность:

5–95%, без конденсации.

Основные преимущества

24 × 10G SFP+

Высокая плотность 10GbE-портов позволяет подключить большое количество серверов и сетевого оборудования через оптические интерфейсы.

4 × 25G SFP28

25G-интерфейсы обеспечивают быстрый uplink к ядру сети, Spine-коммутаторам и высокопроизводительным серверам.

Полноценный L3

Поддержка OSPF, BGP, IS-IS, RIP, VRRP, ECMP позволяет использовать устройство на уровне агрегации или ядра сети.

Резервирование

Два слота питания и два сменных вентиляторных модуля позволяют повысить отказоустойчивость оборудования.

Расширение

Наличие 1 слота расширения позволяет дополнительно расширять функциональность коммутатора.

Для корпоративных сетей и ЦОД

Сочетание 24×10G SFP+ + 4×25G SFP28, производительности 625 Mpps и коммутационной способности 2,4 Тбит/с делает модель подходящей для высокоскоростной агрегации и дата-центров.

Области применения

H3C S5590-24X4YC-EI подходит для:

• дата-центров;
• корпоративных сетей;
• уровня агрегации;
• небольших и средних ЦОД;
• серверных инфраструктур;
• систем хранения;
• Spine/Leaf архитектур;
• высокоскоростных LAN;
• подключения 10G серверов;
• подключения 25G серверов;
• агрегации трафика;
• построения отказоустойчивых сетей.

H3C отдельно указывает возможность применения S5590-EI как aggregation switch в campus network или как core switch для малых и средних предприятий.
