H3C S6812-24X6C — высокопроизводительный L3-коммутатор уровня доступа/агрегации для ЦОД, разработанный для дата-центров, облачных платформ и высокоскоростных корпоративных сетей.

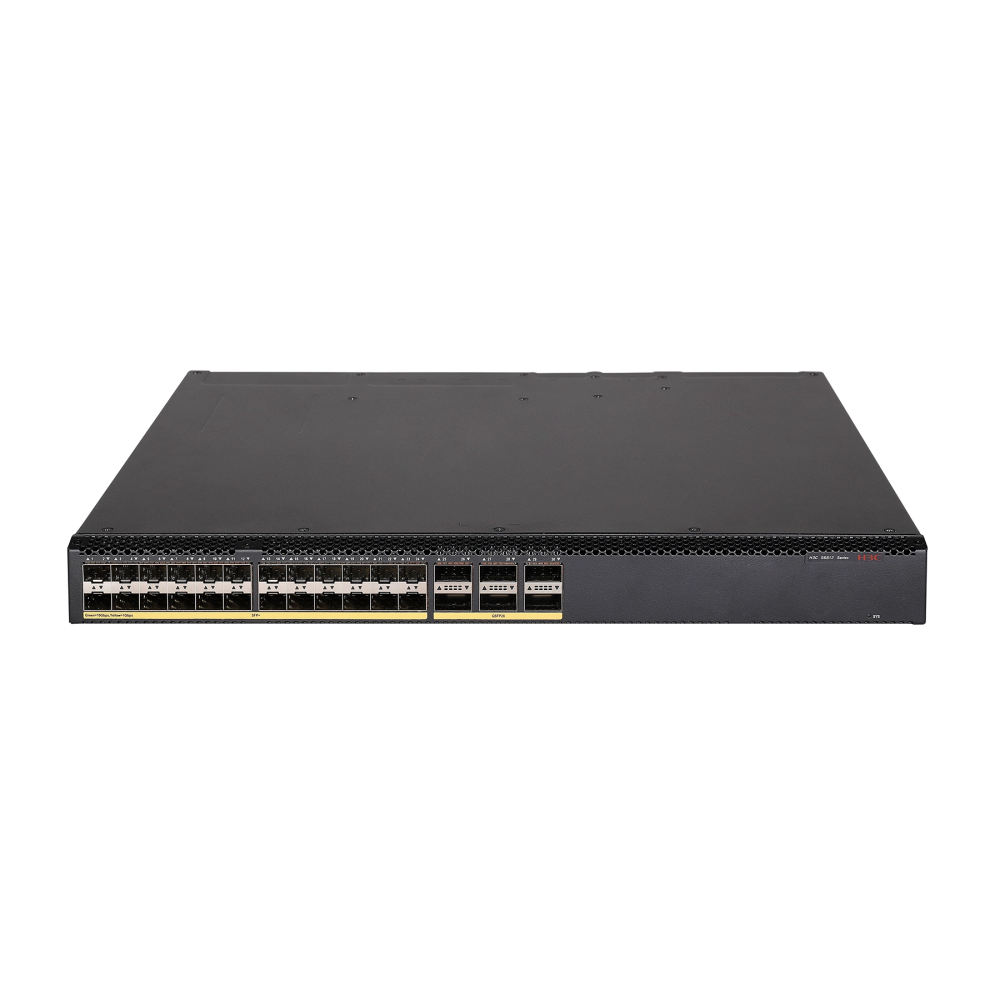

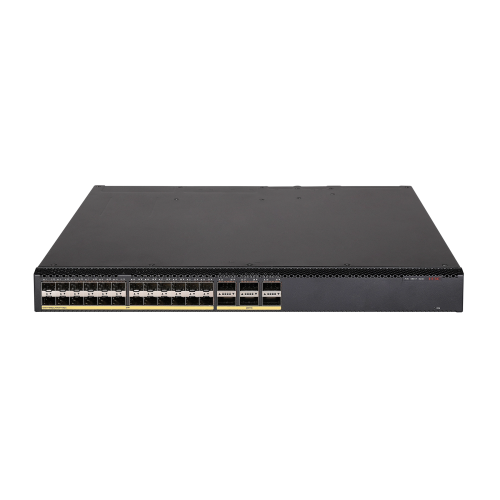

Модель оснащена 24 портами 1/10GbE SFP+ для подключения серверов и сетевого оборудования и 6 портами 40/100GbE QSFP28 для высокоскоростного uplink-подключения. Коммутатор обеспечивает коммутационную способность 1,68 Тбит/с, производительность пересылки до 600 Mpps и задержку менее 1 мкс.

S6812-24X6C поддерживает модульные блоки питания и три сменных вентиляторных модуля, что позволяет реализовать резервирование питания и гибко выбирать направление воздушного потока.

Порты и интерфейсы

24 × 1/10GbE SFP+

Основной уровень подключения представлен 24 портами SFP+, поддерживающими работу на скоростях 1G и 10G.

Порты предназначены для:

• подключения серверов;
• подключения систем хранения;
• соединения с access-коммутаторами;
• организации ToR-архитектуры;
• построения 10GbE uplink;
• подключения сетевых устройств через оптические трансиверы или DAC/AOC.

Таким образом, S6812-24X6C позволяет построить высокоплотный 10G уровень доступа без использования медных интерфейсов.

6 × 40/100GbE QSFP28

Для подключения к ядру сети, spine-коммутаторам и другим высокопроизводительным устройствам предусмотрены:

6 × QSFP28 40/100GbE

Это позволяет использовать коммутатор в архитектурах:

10G Access → 40/100G Aggregation/Core

или

10G ToR → 100G Spine

Шесть QSFP28-портов обеспечивают высокую плотность uplink-интерфейсов в компактном корпусе 1U.

Производительность

1,68 Тбит/с

Switching Capacity коммутатора.

600 Mpps

Forwarding Capacity, обеспечивающая обработку большого количества пакетов с минимальной задержкой.

<1 мкс

Заявленная задержка коммутации.

10 MB

Объём буферной памяти.

Такая производительность позволяет использовать S6812-24X6C в качестве высокоскоростного коммутатора доступа или агрегации в дата-центре.

Архитектура для дата-центра

H3C S6812-24X6C относится к серии коммутаторов H3C S6812/S6813, разработанной специально для data center и cloud computing networks.

H3C позиционирует серию как entry-level 10G ToR switch, то есть решение для построения Top-of-Rack инфраструктуры.

Типовая схема:

Серверы → 10G SFP+ → S6812-24X6C → 100G QSFP28 → Spine/Core

Это позволяет использовать устройство в современных ЦОД с высокой плотностью 10GbE-подключений и 100GbE uplink.

L2-функции

Коммутатор поддерживает функции второго уровня, необходимые для построения корпоративной и дата-центровой сети:

• VLAN;
• IEEE 802.1Q;
• QinQ;
• STP;
• RSTP;
• MSTP;
• LACP;
• Link Aggregation;
• LLDP;
• MAC Address Learning;
• Port Isolation;
• Broadcast/Multicast/Unknown Unicast Suppression.

Поддержка агрегации каналов позволяет объединять физические интерфейсы в логические соединения с повышенной пропускной способностью и отказоустойчивостью.

L3-функции

S6812-24X6C является L3-коммутатором и предназначен не только для коммутации, но и для маршрутизации трафика.

Поддерживаются технологии:

• IPv4 Routing;
• IPv6 Routing;
• Static Routing;
• RIP;
• OSPF;
• BGP;
• IS-IS;
• VRRP;
• Policy-Based Routing;
• ECMP.

Это позволяет использовать устройство на уровне агрегации или в качестве части spine/leaf архитектуры.

Data Center функции

Для дата-центровой инфраструктуры S6812-24X6C поддерживает специализированные технологии.

DRNI

Distributed Resilient Network Interconnect (DRNI) позволяет строить отказоустойчивые соединения между сетевыми устройствами и повышать доступность сетевой инфраструктуры.

H3C указывает поддержку DRNI как одну из ключевых особенностей серии S6812/S6813.

ToR

Коммутатор оптимизирован для применения в Top-of-Rack архитектуре, где серверы подключаются непосредственно к коммутатору по 10GbE, а высокоскоростные QSFP28 используются для связи с вышестоящим уровнем сети.

Non-blocking architecture

Высокая коммутационная способность позволяет использовать устройство для построения высокоплотной неблокирующей сетевой инфраструктуры.

Отказоустойчивость

S6812-24X6C предусматривает несколько механизмов повышения надежности.

2 модуля питания

Устройство имеет 2 слота для модульных блоков питания.

Можно использовать один или два блока питания в зависимости от требований к резервированию.

3 Hot-Swap вентилятора

Коммутатор оснащён тремя сменными вентиляторными модулями.

Вентиляторные модули устанавливаются независимо и могут быть заменены без полной разборки устройства.

Поддерживаются варианты воздушного потока:

• Front-to-Rear
• Rear-to-Front

Это позволяет подобрать направление охлаждения под расположение оборудования в серверном шкафу.

Управление

Для администрирования предусмотрены:

• CLI;
• Console;
• SNMP;
• Telnet;
• SSH;
• Web management;
• Out-of-Band Management;
• NETCONF.

Отдельный 10/100/1000M Management Ethernet позволяет организовать независимый канал управления устройством.

Энергопотребление

Для S6812-24X6C H3C указывает:

Используются модульные блоки питания PSR180-12A-B или PSR180-12A-F.

Конструкция

S6812-24X6C выполнен в стандартном 1U корпусе для установки в серверную стойку.

Размеры:

44 × 440 × 360 мм

Вес:

≤ 5,5 кг

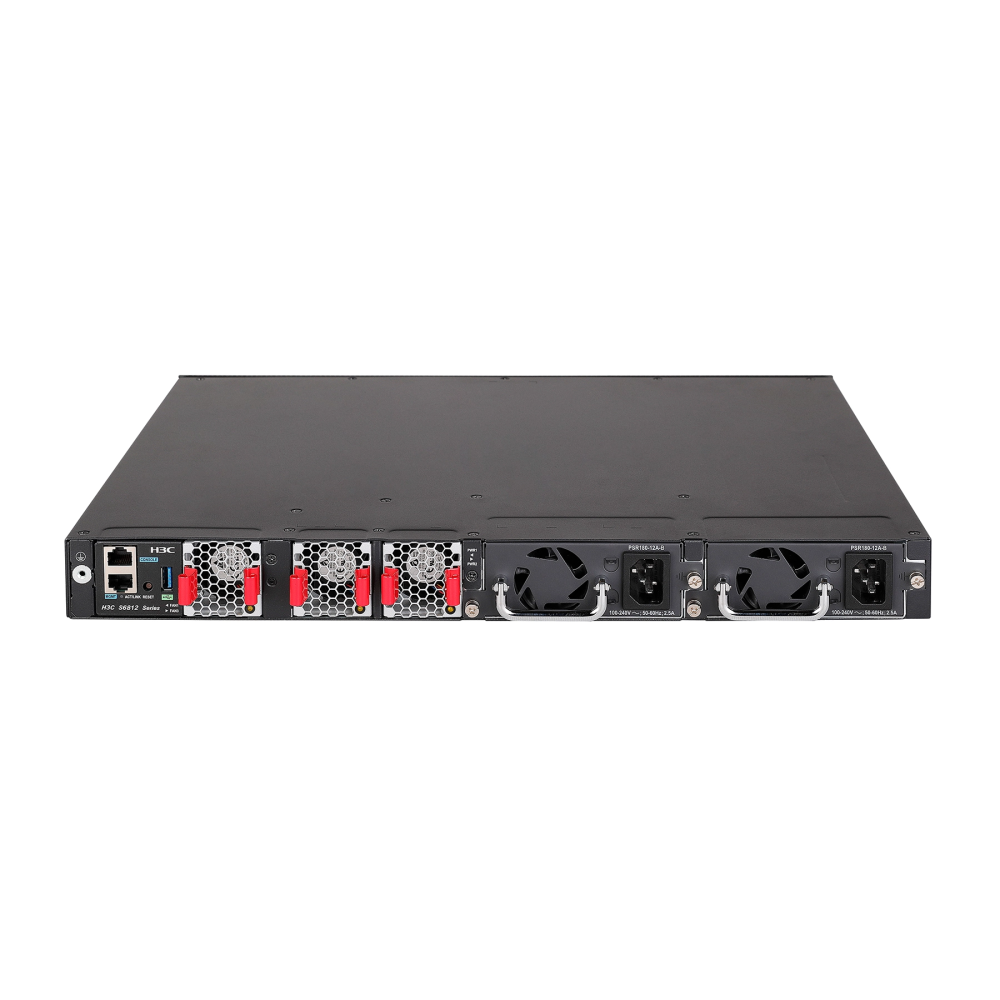

На задней панели расположены:

• 2 слота блоков питания;
• 3 слота вентиляторов;
• Management Ethernet;
• Console;
• USB;
• кнопка RESET;
• заземление.

Основные преимущества

24 × 10G

Высокая плотность 24 портов SFP+ 1/10GbE позволяет подключить большое количество серверов и сетевых устройств в пределах одного 1U-коммутатора.

6 × 100G

Шесть QSFP28 обеспечивают высокоскоростное подключение к Spine/Core уровню и позволяют построить современную 100G инфраструктуру.

Для дата-центров

Модель изначально разработана H3C для ЦОД и облачных сетей, включая применение в качестве ToR-коммутатора.

Резервирование

Два модульных блока питания и три сменных вентиляторных модуля обеспечивают высокий уровень аппаратной отказоустойчивости.

Гибкое охлаждение

Можно выбрать направление воздушного потока Front-to-Rear или Rear-to-Front, что удобно при проектировании серверных стоек.

DRNI

Поддержка DRNI позволяет создавать отказоустойчивые сетевые соединения без необходимости использовать классическую STP-топологию в соответствующих сценариях.

Области применения

H3C S6812-24X6C подходит для:

• дата-центров;
• облачных платформ;
• серверных инфраструктур;
• Top-of-Rack архитектур;
• 10G Ethernet access;
• агрегации серверного трафика;
• подключения систем хранения;
• построения Spine-Leaf сетей;
• высокопроизводительных корпоративных сетей;
• сетей с 40/100GbE uplink.
